双陶瓷整列天线

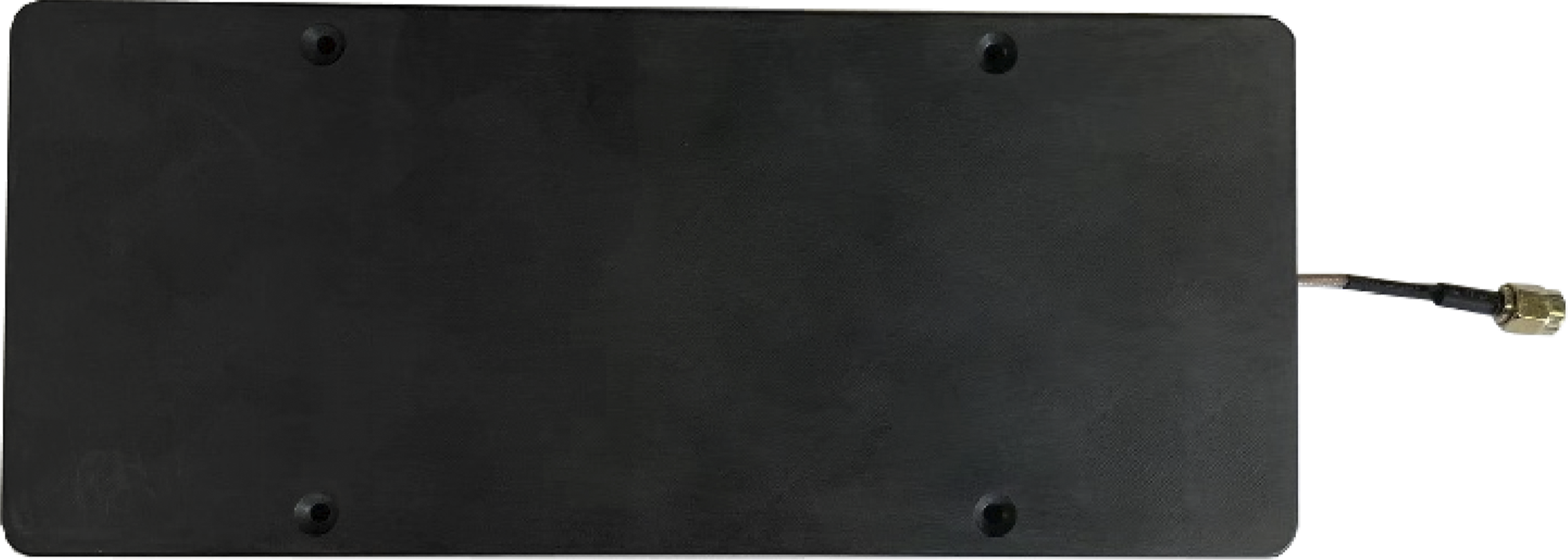

· ASA-215095.1
ASA-215095.1是一款应用在环网柜RFID测温的读写器天线。该天线具有低刨面，辐射角度大，安装方便等优点，可实现环网柜中一级到三级T型接头的三相线缆温度数据的采集。
立即购买
产品特点
- 应用实例：环网柜三级T型接头RFID螺母或者堵头温度监控应用
外形尺寸
结构及材料
| 参数 | 特性 |
|---|---|
| 陶瓷介质 | 陶瓷 |
| 引脚 | 铜镀锡合金 |
| 电极 | 镀银 |
| 接地面 | 镀银 |
| PCB底板 | FR-4板材、铜 |
| 同轴馈线 | RG316 |
| SMA接头 | 外螺内孔 |
| 外壳 | PC |
结构性能
| 参数 | 特性 |
|---|---|
| 外形尺寸 | 215*96*16mm 线长180mm(包含SMA接头) |
| 净重 | 348g（带磁吸） |
| 防护等级 | IP64 |
| 贮藏条件 | 温度10-40℃ 湿度40%-80% 干燥区域 防静电 |
| 质保 | 1年 |
电气性能
| 参数 | 特性 |
|---|---|
| 工作频率 | 902~927MHz |
| 驻波比 | ≤3 |
| 增益 | 4dBi |
| 半功率波瓣宽度 | 80° |
| 特性阻抗 | 50Ω |
安装建议
配件
- 无特殊说明，本产品为磁吸安装；
- 螺丝固定配件：M4螺钉*4，长度按需定制。
安装指导
- 天线安装注意方向，对于一般环网柜应用，天线同轴线出线方向指向A相线方向；
- 环网柜测温时，天线一般位于B相正上方，前后位置可根据实际测试结果前后微调；
安装注意事项
- 安装平面应光滑平整
注意事项
- 阅读器天线的射频同轴线请尽量小于5米，避免路径损耗太大，影响标签读取距离。若使用射频延长线超过5米，请咨询厂家。
