产品特点
- 液 晶 屏：4.3" TFT
- 背光类型：LED
- 显示颜色：65536
- 分 辨 率：480×272
- 显示亮度：350cd/㎡
- 触 摸 屏：四线电阻式
- 输入电压：24±20%VDC
- 额定功率：4W
- 处 理 器：ARM 800MHz
- 内 存：128MB
- 系统存储：128MB
- 存盘空间：128MB
- 硬件时钟：内置

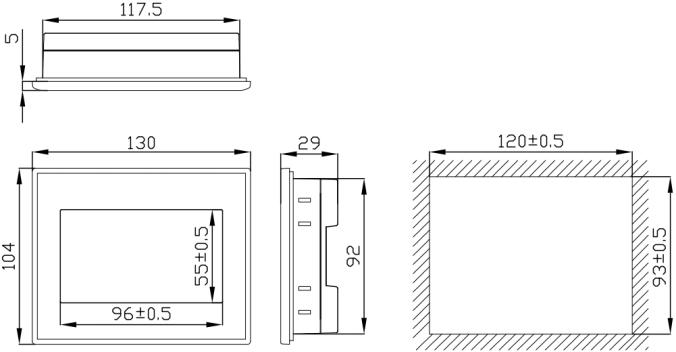

外形尺寸
基础信息
| 参数 | 特性 |
|---|---|
| 机壳材料 | 工程塑料 |
| 外壳颜色 | 黑色 |
| 外观尺寸 | 130×104mm |
| 机柜开孔 | 120×93mm |
| 显示尺寸 | 96×55mm |
| 串行接口 | COM2(485) |
| USB 接口 | 1 |
| 产品认证 | 符合 CE/FCC 认证标准 |
| 防护等级 | IP65(前面板) |
| 电磁兼容 | 工业三级 |
环境性能
| 参数 | 特性 |
|---|---|
| 工作温度 | 0℃~45℃ |
| 工作湿度 | 5%～90%(无冷凝) |
| 存储温度 | -10℃~60℃ |
| 存储湿度 | 5%～90%(无冷凝) |
安装建议
触摸校准
- 进入 TPC 系统设置界面，按住空白处 3 秒后进入触摸校准程序。
- 使用触摸笔或手指轻按十字光标中心点不放，当光标移动至下一点后抬起；重复该动作，直至 提示“新的校准设置已测定”，点击“确认校准”按钮后保存并退出校准程序。
- 实时温度监测：能够精确测量环境温度，并以数字形式实时显示。
- 温度报警功能：用户可自行设置温度上下限阈值，当温度超过阈值时，会发出声光报警信号。
- 数据记录与存储：能够自动记录温度数据，并支持长时间的数据存储，方便用户进行历史温度查询和分析。
- 通信接口：具备[具体通信接口类型，如 RS485、以太网等]通信接口，可与其他设备或系统进行数据交互。
注意事项
- TPC 产品只能采用直流电源供电，规定的直流电压范围是 24±20%VDC，和大多数直流供电 系统兼容。
- 电源安装：连接电源的电缆时，若配有插拔式接线端子，螺丝按逆时针方向悬松，再侧面插入电源电缆， 顺时针拧紧线端子，再把接线端子插入产品背面卡座即可。注意产品背面标有直流电源正极 “24VDC+” ，直流电源负极“24VDC-”。
- 布线方式：（1）直流电源的供应线应尽量短，最长不要超过 500 米（屏蔽电缆）300 米（普通双绞线）。（2）电源线与信号线建议使用双绞线。（3）如果电源电缆会被暴露在闪电和雷击的环境中,请采用必要的避雷措施或安装必要的 避雷设备。（4）务必将交流电源电缆和高能量且快速开关的直流电缆远离通讯讯号电缆。
- 快熔保护：如果产品上电后显示屏没有显示，请立即断开电源，检查接线正确后才能再次通电。产品内 部的快熔，可以在电源电流的极性异常的时候起到保护作用，但并不能够确保内部电子组件 不被损坏。直流电源必须与交流主电源正确地隔离开。
- 注意事项：（1）某些控制器上提供的直流 24V 输出电源不能满足 TPC 正常工作所需要的电流。（2）不要让 TPC 和电感性负载（如电磁开关或电磁阀）或控制器的输入电路共享电源。
