LL系列低损耗同轴线

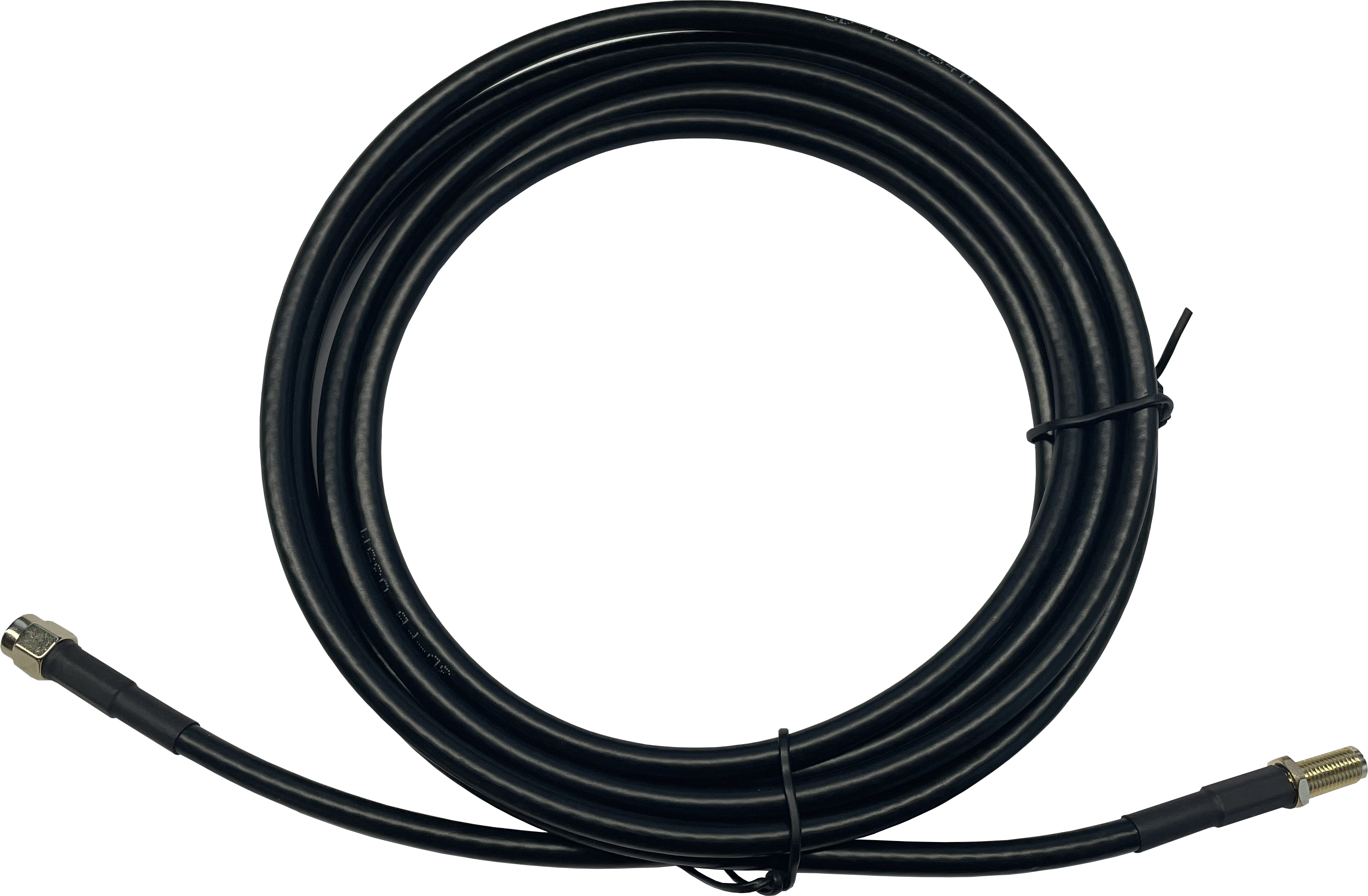

· LL030-SMF
LL系列低损耗同轴线，使用型号为3D-FB轧纹同轴电缆，具有传输功率大、传输衰减小，防潮性好，抗压性强等特点，适合RFID测温系统中，RFID读写器需要长距离布线的应用，损耗仅为0.4dB/m。
立即购买
产品特点
- 传输功率大
- 传输衰减小
- 防潮性好
- 抗压性强
外形尺寸
结构及材料
| 参数 | 特性 |
|---|---|
| 内导体 | 裸铜线或铜包钢线 |
| 绝缘层 | 发泡聚乙烯 |
| 纵包 | 铝箔 |
| 编织丝 | 镀锡铜线 |
| 护套 | 聚氯乙烯(PVC) |
结构性能
| 参数 | 特性 |
|---|---|
| 工作温度 | -25~+80℃ |
| 最小弯曲半径 | 27Mm |
| ROHS环保 | 符合 |
电气性能
| 参数 | 特性 |
|---|---|
| 电容 | 82 pF/m |
| 阻抗 | 50 ohm |
| 传输速率 | 81 % |
| 最大工作电压 | 1500 VMS |
| 最大工作频率 | 3000 MHZ |
| 20℃最大衰减 （误差±10%）200MHz | 21.8 dB/100m |
| 20℃最大衰减 （误差±10%）900MHz | 41.8 dB/100m |
| 20℃最大衰减 （误差±10%）1800MHz | 59.4 dB/100m |
| 20℃最大衰减 （误差±10%）3000MHz | 85.9 dB/100m |
