新触头温度传感器

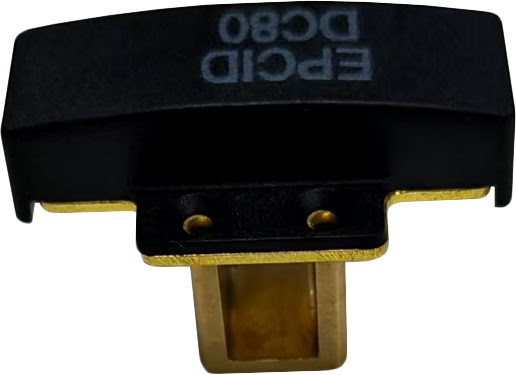

· PTC-C3321.a
PTC-C3321.a是一款应用在梅花触头上的温度传感器。该温度传感器采用了RFID无源无线传输技术，并在芯片内集成了超低功耗温度传感器，可用来监测接触点温度，是无源无线RFID温度检测系统的终端。
立即购买
产品特点
- 适用于多种梅花触头的型号，包含630A~4000A。
- 可直接接触测温点，测温范围大、精度高、耐高温
- 温度数据实时传输，便于监控
- 无源器件，使用安全，免维护
- 独立ID，身份唯一，可定制
- 多标签传感，数据不混淆、不干扰

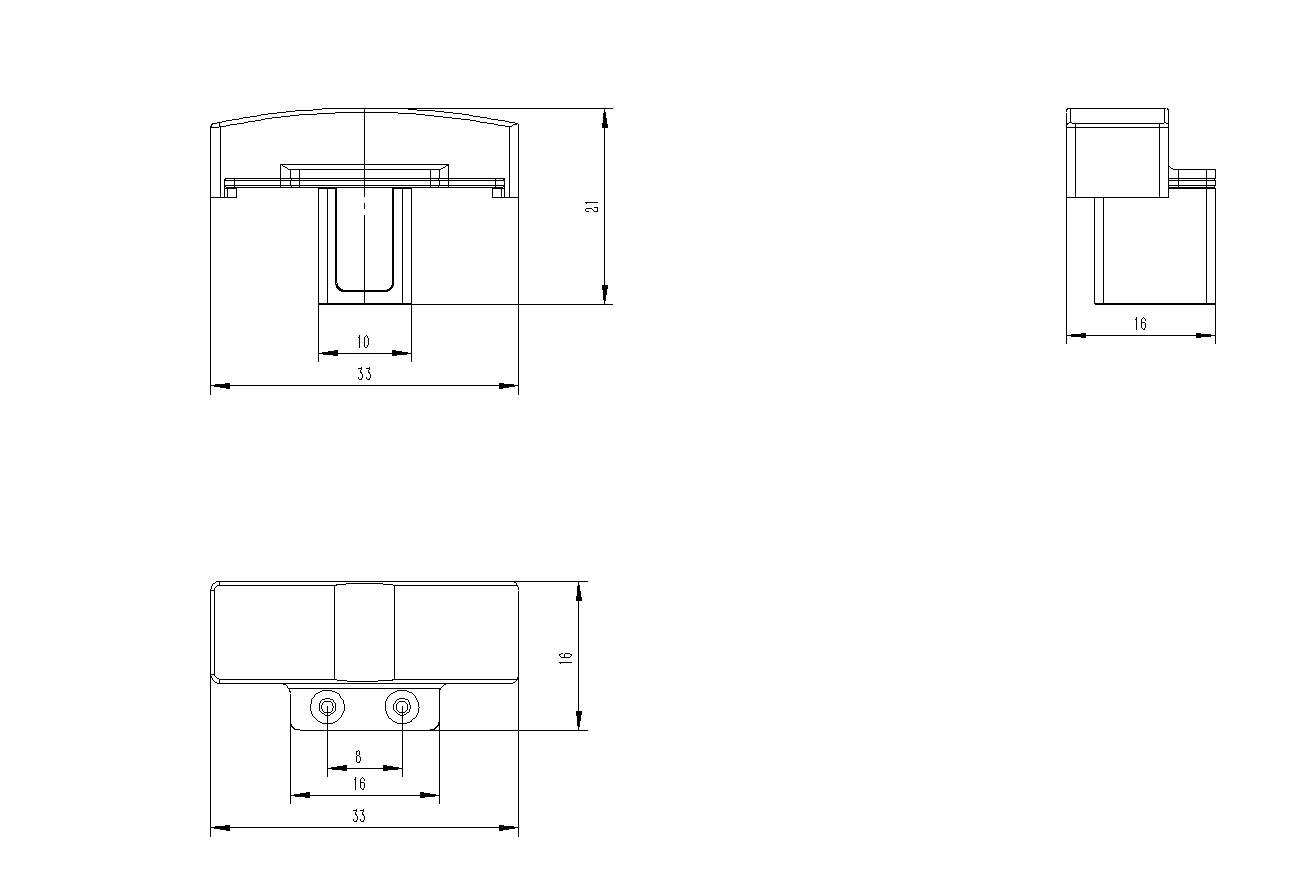

外形尺寸
结构及材料
| 参数 | 特性 |
|---|---|
| 陶瓷天线 | 陶瓷及银 |
| 测温芯片 | 硅片 |
| 黑胶 | 环氧树脂 |
| 防护漆 | 不干胶+甲基丙烯酸甲酯 |
| 焊锡 | 锡 |
| 底板 | 铜 |
| 壳体 | PPS |
| 导热硅胶垫 | 硅胶 |
| 螺丝 | 不锈钢 |
| 螺纹胶 | 乐泰222螺纹厌氧胶 |
结构性能
| 参数 | 特性 |
|---|---|
| 外形尺寸 | 33*21*16mm |
| 净重 | 38g |
| 防护等级 | IP65 |
| 贮藏条件 | 温度10-40℃ 湿度40%-80% 干燥区域 防静电 |
| 寿命 | 10年 |
| 质保 | 1年 |
电气性能
| 参数 | 特性 |
|---|---|
| 协议兼容 | EPC C1 Gen2 V1.2 |
| 频率范围 | 902~928MHz |
| 读取(30dBm+5.5dBiC)距离 | 室温，安装在梅花触头，读取距离>7m |
| 工作温度范围 | -40 ~ +150℃ |
| 温度传感精度 | ±1℃（-25℃~125℃） ±2℃（其他温度段） |
| 温度传感分辨率 | 0.1℃ |
| 环境耐温范围 | -45 ~ +155℃ |
| IC类型 | AST010-F |
| TID Memory 容量 | 96 bits |
| EPC Memory 容量 | 96 bits |
| 写入次数 | 100,000次 |
| 读取次数 | 不限 |

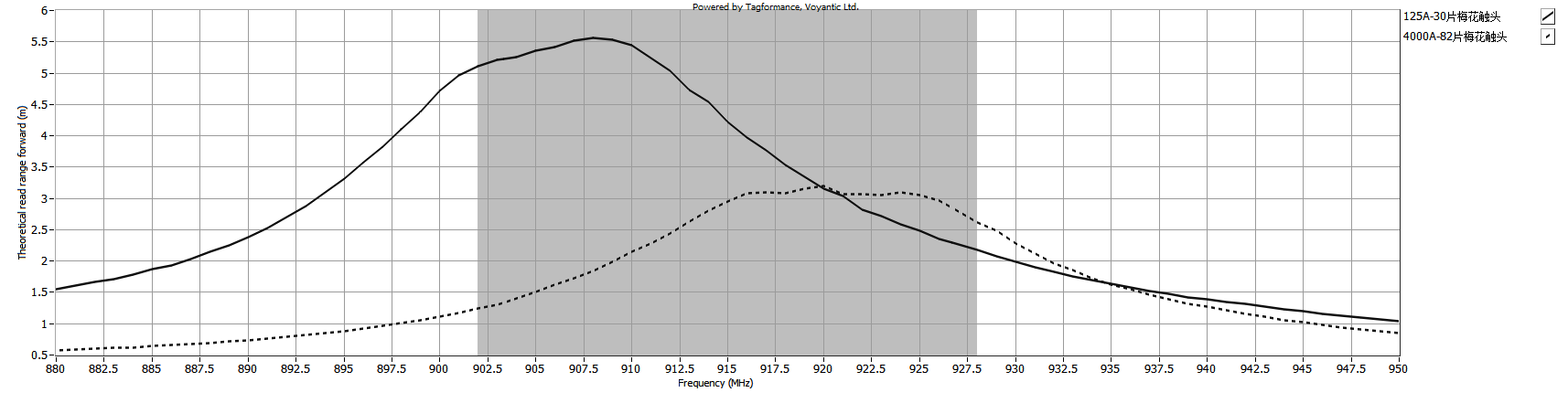

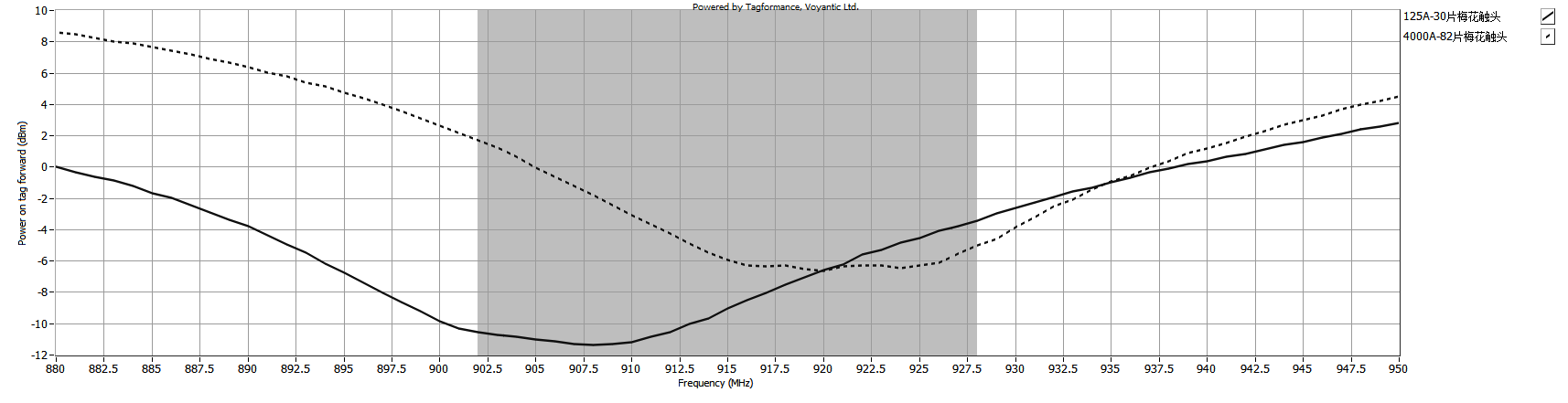

测试数据
- Voyantic tagformance是一种用于检测高频RFID标签性能的高精度设备仪器。
- 图上曲线分别是本产品应用在两款动触头上的测试曲线。型号不同，传感器性能稍有差别。
安装建议
部件
- 触头传感器有三部分组成：传感器本体，1个；U型底座，1个；M1.6*5沉头螺丝，2个。
安装指导
- 将U型底座抵住触片，螺纹孔部分朝向金属环部分；
- 将传感器本体沉孔部分朝向金属环，对齐沉孔与底座的螺纹孔；
- 将两根M1.6X5沉头螺丝置入沉孔内并拧紧（建议客户根据使用场景选取合适螺纹胶进行防松处理）。
安装注意事项
- 应尽量使安装平面光滑平整，让本产品与待测物体充分接触，以便获得更为准确的温度数据。
- 应用过程中，尽量将传感器放置在读写器天线正对面上。
注意事项
- 产品为电子敏感元器件，拿起时注意防静电。
- 本产品适用于金属表面测温，非金属物体（如：液体、人体）测温，请咨询厂家其他产品.
- 复杂应用环境，尤其是金属环境，影响信号传输，从而影响标签性能，有任何问题可咨询厂家。
- 阅读器天线的射频同轴线请尽量小于5米，避免路径损耗太大，影响标签读取距离。若使用射频延长线超过5米，请见我司读写器配件说明书，或咨询厂家。
