8mm螺母温度传感器
· PTC-L2108.a

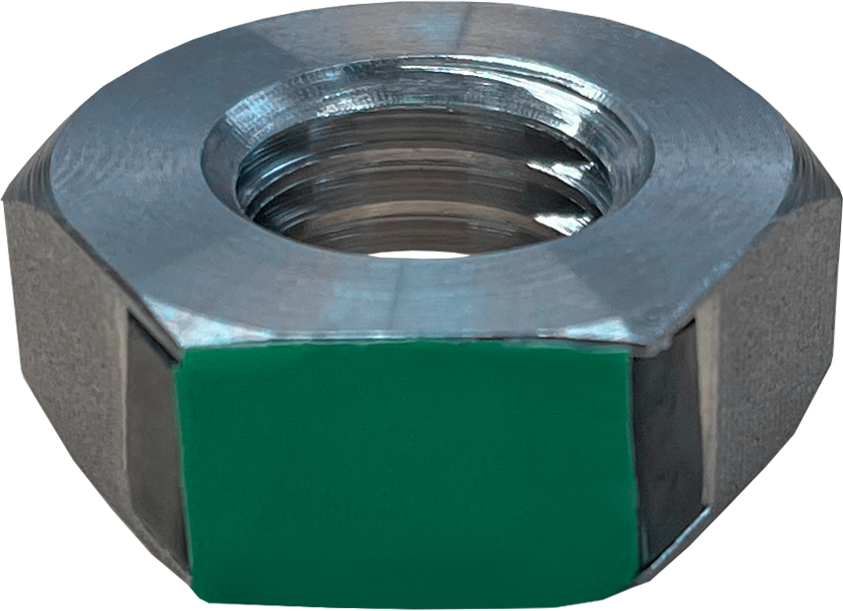

PTC-L2108.a是一款M12螺母型的温度传感器，应用在电力环网柜肘型插拔接头内部，监测绝缘堵头内部温度。该温度传感器采用了RFID无源无线传输技术，并在芯片内集成了超低功耗温度传感器，可用来监测接触点温度，是无源无线RFID温度检测系统的终端。
立即购买
产品特点
- 根据应用场景定制，具有良好的读取效果
- 厚度薄，可直接代替肘型内部常规螺母
- 直接接触测温点，测温范围大、精度高、耐高温
- 温度数据实时传输，便于监控
- 无源器件，使用安全，免维护
- 独立ID，身份唯一，可定制
- 多标签传感，数据不混淆、不干扰

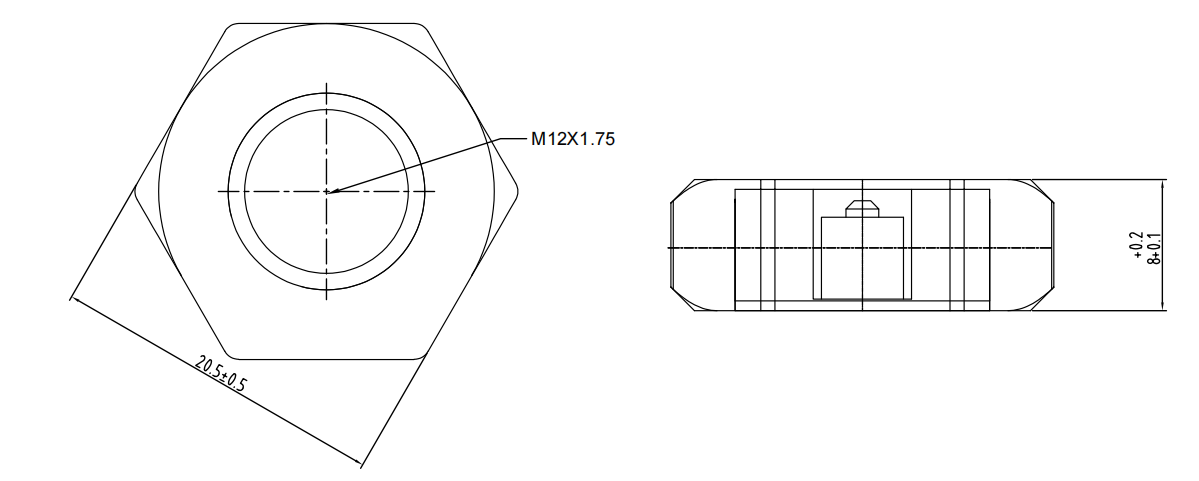

外形尺寸
结构及材料
| 参数 | 特性 |
|---|---|
| 陶瓷天线 | 陶瓷及银 |
| 测温芯片 | 硅片 |
| 黑胶 | 环氧树脂 |
| 固定卡 | 塑料 |
| M12螺母 | 304不锈钢 |
| 红黄绿颜色片 | 塑料 |
结构性能
| 参数 | 特性 |
|---|---|
| 外形尺寸 | Փ23.3mm*8mm |
| 净重 | 14.5g |
| 防护等级 | IP55 |
| 贮藏条件 | 温度10-40℃ 湿度40%-80% 干燥区域 防静电 |
| 寿命 | 10年 |
| 质保 | 1年 |
电气性能
| 参数 | 特性 |
|---|---|
| 协议兼容 | EPC C1 Gen2 V1.2 |
| 频率范围 | 902~927MHz |
| 读取(30dBm+5.5dBiC)距离 | 室温，安装在肘型接头内 有效读取距离>0.8m |
| 工作温度范围 | -40 ~ +150℃ |
| 温度传感精度 | ±1℃（-25℃~125℃） ±2℃（其他温度段） |
| 温度传感分辨率 | 0.1℃ |
| 环境耐温范围 | -45 ~ +255℃ |
| IC类型 | AST010-F |
| TID Memory 容量 | 96 bits |
| EPC Memory 容量 | 96 bits |
| 写入次数 | 100,000次 |
| 读取次数 | 不限 |

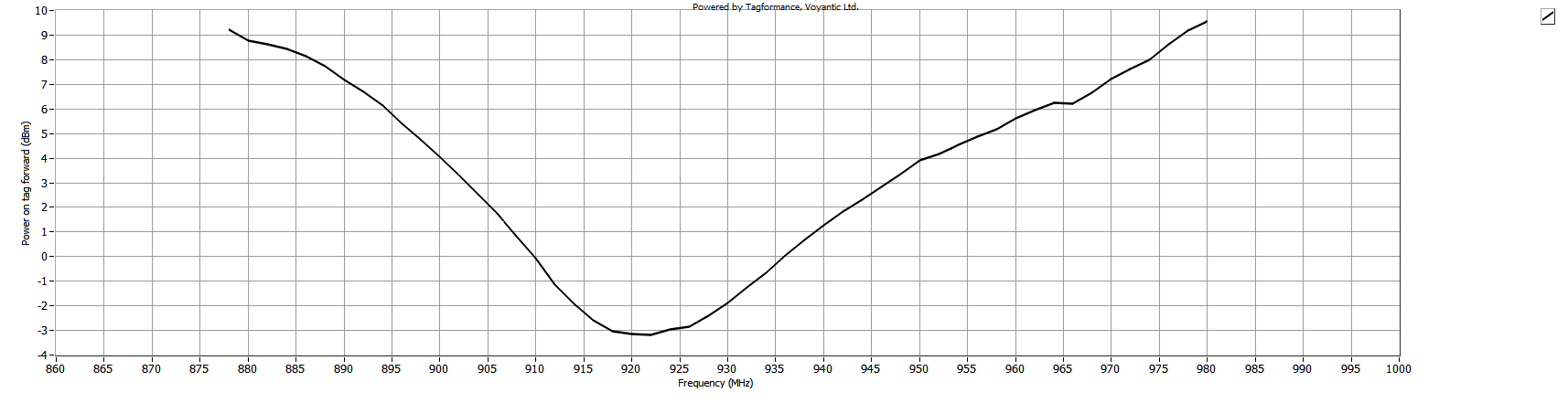

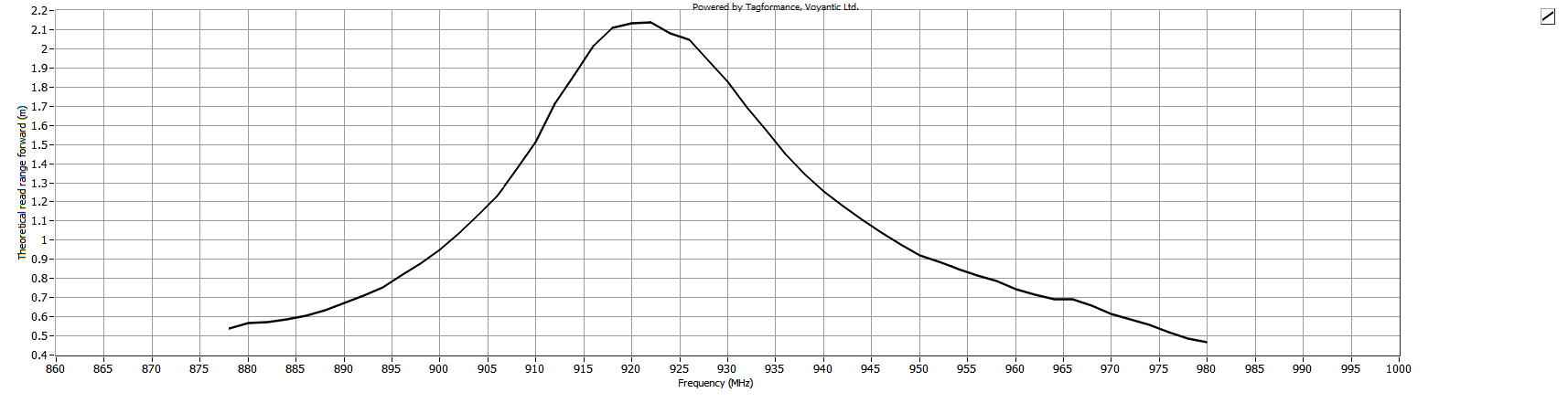

测试数据
- Voyantic tagformance是一种用于检测高频RFID标签性能的高精度设备仪器。
- 安装在肘型接头内部测试
安装建议
配件
- 需搭配半介质垫片（1个）使用
测试建议
- 经过实际应用测试，本产品与本公司读写器ASR-R404.1/ASR-R408.1、读写器天线ASA-215095.1，以及5米低损同轴延长线LL050-SMF搭配测试，常温下，读写器设置22dbm可以读到环网柜ABC三项的温度。
测试注意事项
- 读写器天线位于柜子顶部，中间螺母的正上方。
- 读写器天线延长出的同轴线前20cm~30cm需要在自然状态固定在柜子顶部，不要存在应力，或者任其自然下垂。
注意事项
- 产品为电子敏感元器件，拿起时注意防静电。
- 本产品适用于金属表面测温，非金属物体（如：液体、人体）测温，请咨询厂家其他产品。
- 复杂应用环境，尤其是金属环境，影响信号传输，从而影响标签性能，有任何问题可咨询厂家。
- 阅读器天线的射频同轴线请尽量小于5米，避免路径损耗太大，影响标签读取距离。若使用射频延长线超过5米，请见我司读写器配件说明书，或咨询厂家。
