FPC测温标签
· PTF-501800.a

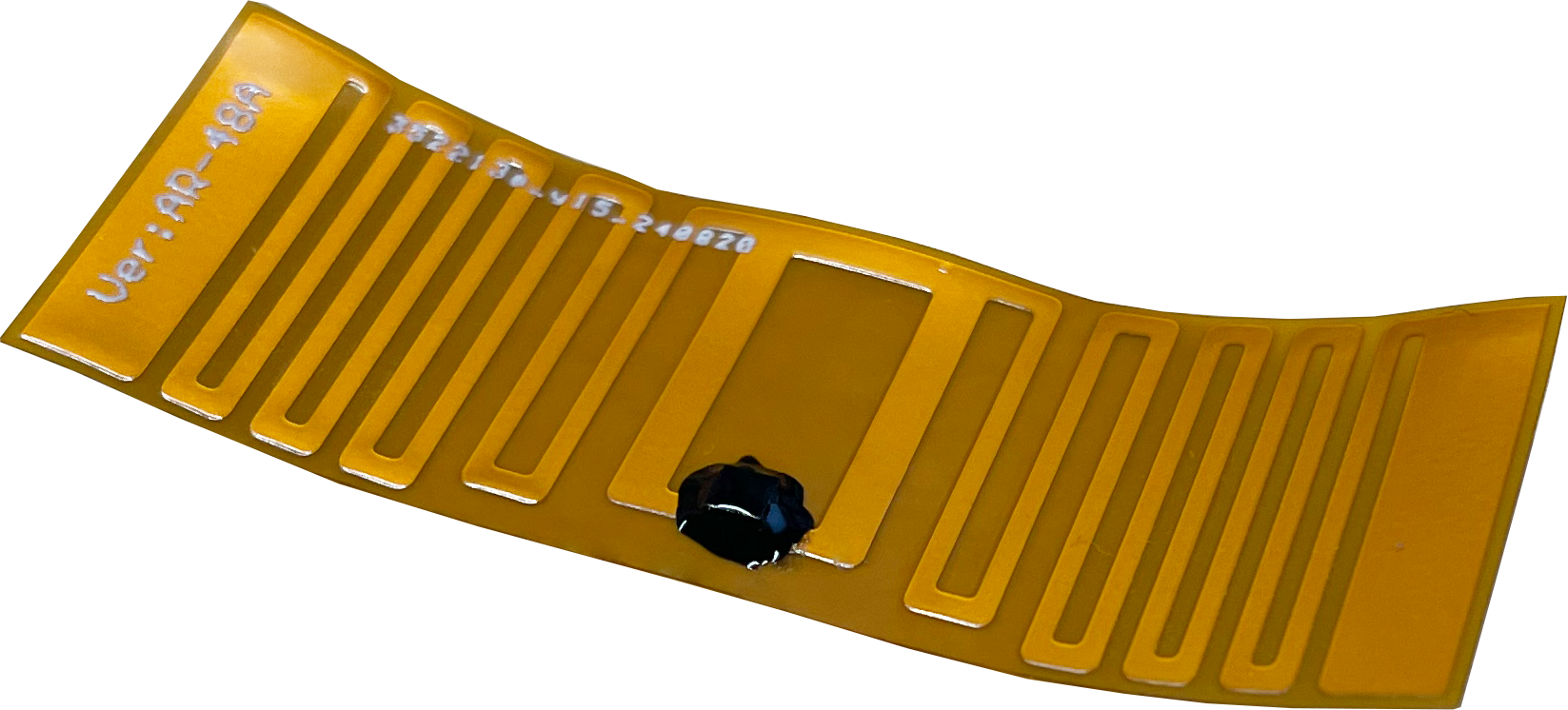

PTF-501800.a是一款柔性的FPC测温标签。该测温标签采用了自研RFID无源无线温度传感芯片，具有传感速率快，测温精度高、读取距离远等优点。
立即购买
产品特点
- 无电池，使用安全，免维护
- 可直接接触测温点，测温精度高
- 测温范围大：-40℃~+150℃
- 温度数据可加密，实时传输，便于监控
- 独立ID，身份唯一，可定制
- 多标签传感，数据不混淆、不干扰

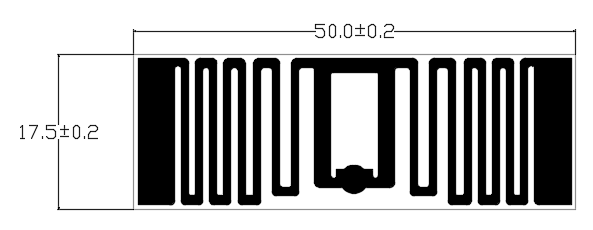

外形尺寸
结构及材料
| 参数 | 特性 |
|---|---|
| FPC线路板 | 聚酰亚胺薄膜与铜 |
| 测温芯片 | 硅片 |
| 黑胶 | 环氧树脂 |
结构性能
| 参数 | 特性 |
|---|---|
| 外形尺寸 | 50*18*1.3mm （芯片和黑胶高度不超过1.2mm） |
| 净重 | ＜0.1g |
| 防护等级 | IP65 |
| 贮藏条件 | 温度10-40℃ 湿度40%-80% 干燥区域 防静电 |
| 寿命 | 10年 |
| 质保 | 1年 |
电气性能
| 参数 | 特性 |
|---|---|
| 协议兼容 | EPC C1 Gen2 V1.2 |
| 频率范围 | 902~928MHz |
| 读取(30dBm+5.5dBiC)距离 | 室温，空气中，有效读取距离>5m |
| 工作温度范围 | -40 ~ +150℃ |
| 温度传感精度 | ±1℃（-25℃~125℃） ±2℃（其他温度段） |
| 温度传感分辨率 | 0.1℃ |
| 环境耐温范围 | -45 ~ +170℃ |
| IC类型 | AST010-F |
| TID Memory 容量 | 96 bits |
| EPC Memory 容量 | 96 bits |
| 写入次数 | 100,000次 |
| 读取次数 | 不限 |

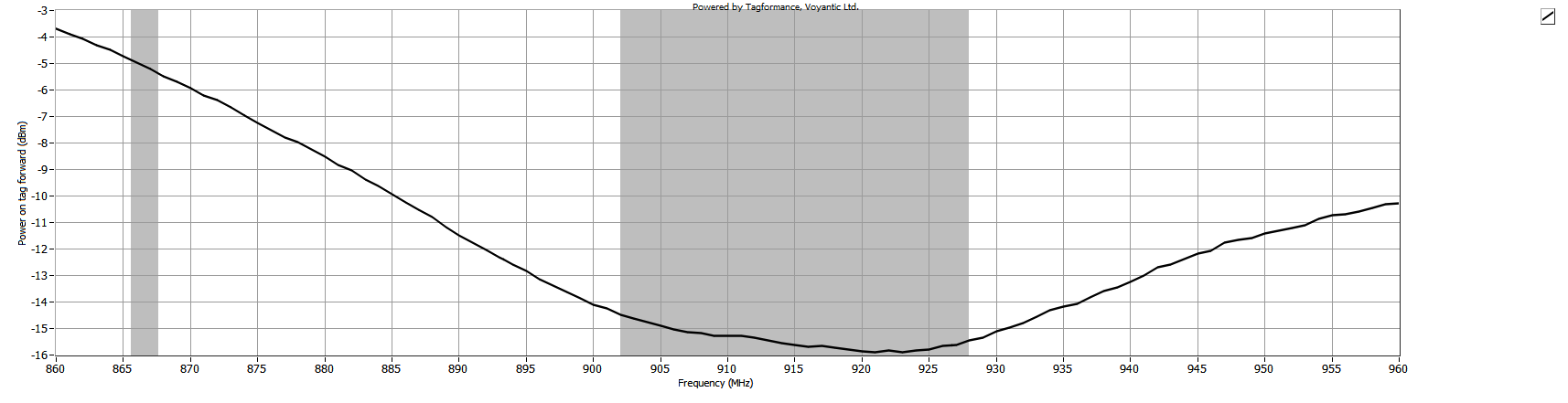

测试数据
- Voyantic tagformance是一种用于检测高频RFID标签性能的高精度设备仪器。

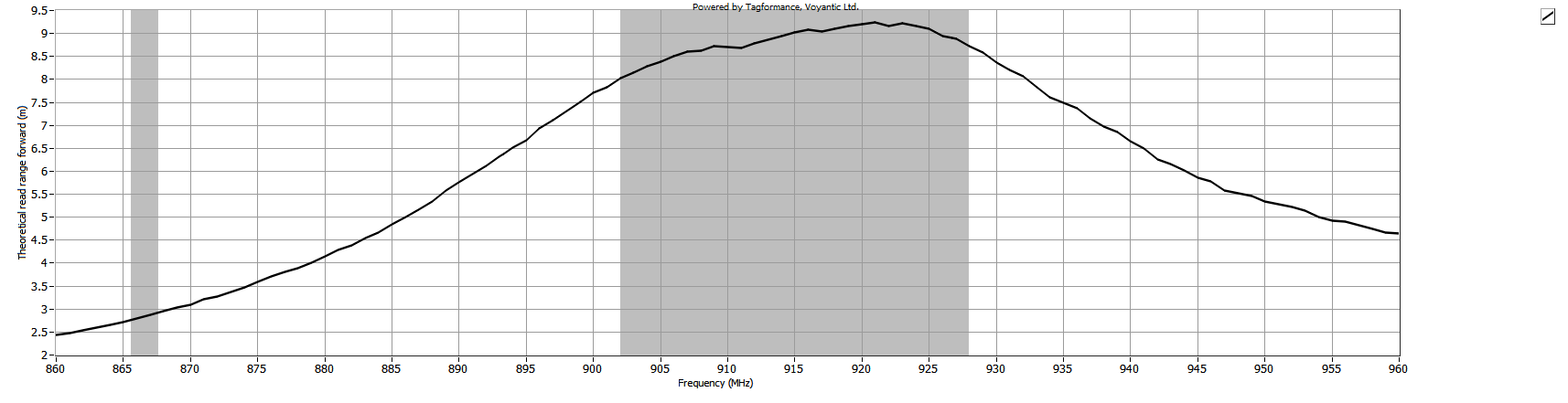

- 理论读取距离是仪器计算距离，实际读取距离与读写器功率、读写器天线性能、放置方向有关。
- 标签放置在空气中测试。
安装建议
配件
- 无配件
安装注意事项
- 安装平面应光滑平整；
- 注意标签的正面方向；
- 应用过程中，尽量将传感器放置在读写器天线正对面上。
注意事项
- 产品为电子敏感元器件，拿起时注意防静电。
- 本产品适用于金属表面测温，非金属物体（如：液体、人体）测温，请咨询厂家其他产品.
- 复杂应用环境，尤其是金属环境，影响信号传输，从而影响标签性能，有任何问题可咨询厂家。
- 阅读器天线的射频同轴线请尽量小于5米，避免路径损耗太大，影响标签读取距离。若使用射频延长线超过5米，请见我司读写器配件说明书，或咨询厂家。
