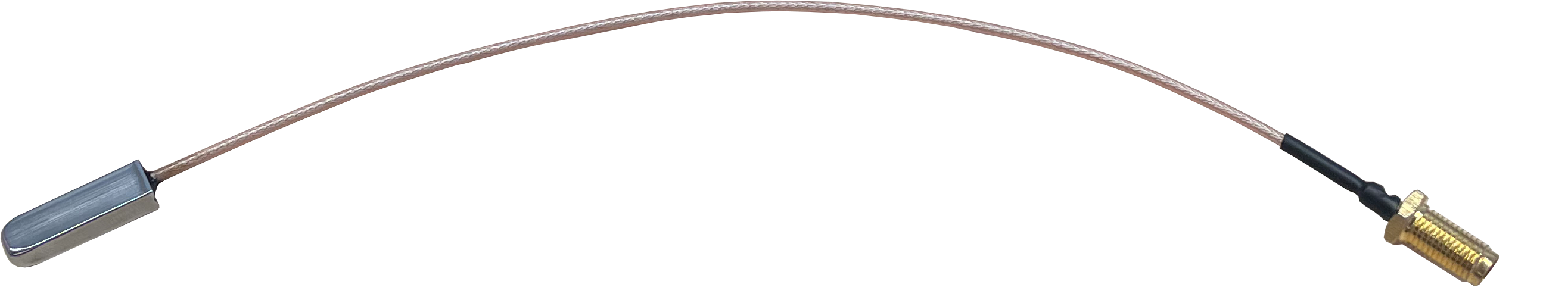

无源UHF测温探头
· PTM-T0735-218.a
PTM-T0735-218.a 是一款可金属体、缝隙或者液体内部进行测温的探头。该测温探头采用了RFID无源测温芯片，小巧的探头设计，可深入探测到金属体、缝隙、液体等内部，搭配RFID天线，用来监测接触点温度，解决了复杂环境中无线信号传输等问题，是无源无线RFID温度检测系统的终端。
立即购买
产品特点
- 探头小巧，可深入探测到物体内部，直接接触测温点
- 测温范围大、精度高、耐高温
- 50欧姆阻抗设计，可随意搭配RFID天线和调节长度
- 温度数据实时传输，便于监控
- 无源器件，使用安全，免维护
- 独立ID，身份唯一，可定制
- 多标签传感，数据不混淆、不干扰

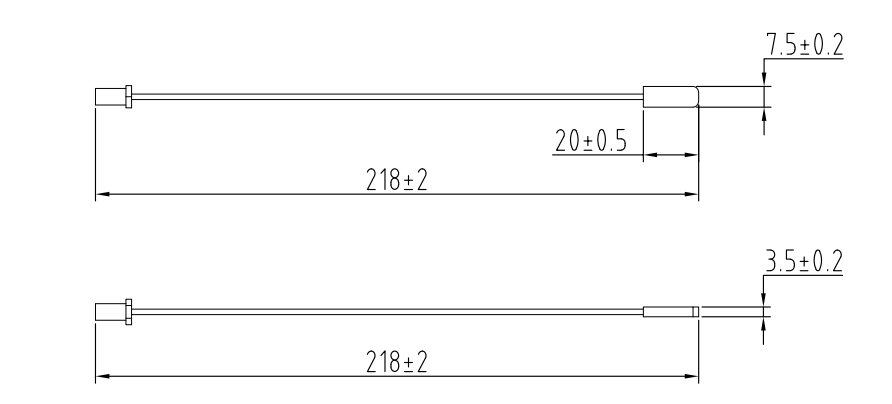

外形尺寸
结构及材料
| 参数 | 特性 |
|---|---|
| 金属探头 | 不锈钢 |
| SMA接头 | 黄铜 |
| RG178同轴线缆 | 银铜线芯、聚四氟乙烯(PTFE)绝缘体、聚全氟乙丙烯(FEP)护套。 |
| PCB板 | RF-4、铜 |
| 测温芯片 | 硅片 |
| 电子器件 | 陶瓷及铜、镍、锡 |
| 黑胶 | 环氧树脂 |
| 焊锡 | 锡 |
| 灌封胶 | 环氧树脂 |
结构性能
| 参数 | 特性 |
|---|---|
| 外形尺寸 | 218*7*3.5mm |
| 接头型号 | SMA-K 外螺内孔 |
| 净重 | 5.2g |
| 防护等级 | IP65 |
| 贮藏条件 | 温度10-40℃ 湿度40%-80% 干燥区域 防静电 |
| 寿命 | 10年 |
| 质保 | 1年 |
电气性能
| 参数 | 特性 |
|---|---|
| 协议兼容 | EPC C1 Gen2 V1.2 |
| 频率范围 | 902~928MHz |
| 灵敏度 | -11.5dBm |
| 接头阻抗 | 50 Ω |
| 工作温度范围 | -40 ~ +150℃ |
| 温度传感精度 | ±1℃（-25℃~125℃） ±2℃（其他温度段） |
| 温度传感分辨率 | 0.1℃ |
| 环境耐温范围 | -45 ~ +155℃ |
| IC类型 | AST010-F |
| TID Memory 容量 | 96 bits |
| EPC Memory 容量 | 96 bits |
| 写入次数 | 100,000次 |
| 读取次数 | 不限 |

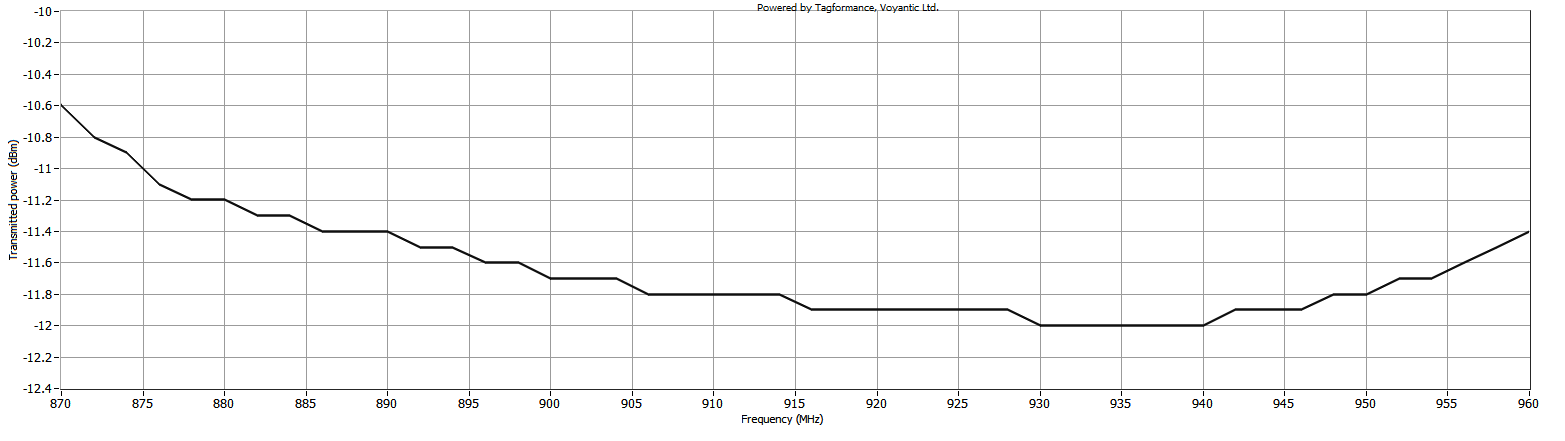

测试数据
- 测试数据来自Voyantic tagformance——一种用于检测高频RFID标签性能的高精度设备仪器。
- 需要保持标签所处环境尽量稳定(数据为恒温箱测试数据)，降低环境误差。
- 高温（温度超过100度），探头的灵敏度会随温度升高而降低。
安装建议
配件
- 此探头不能单独使用，必须搭配UHF频段的天线使用；中间还可以增加射频同轴线以增加产品长度，适用更多的应用场景。
安装注意事项
- 搭配不同的天线，其组件的整体性能不同，可根据具体应用进行选择。
- 天线的性能选择要与读写器及读写器天线匹配。
- 射频同轴线不同型号，损耗不同；如果需要较长延长线，请选择损耗较低型号。
- SMA接头尽量不要放置在液体中。
注意事项
- 产品为电子敏感元器件，拿起时注意防静电。
- 本产品可测物体内部测温，探头结构及尺寸、接头样式皆可定制，具体请咨询厂家。
- 复杂应用环境，尤其是金属环境，影响信号传输，从而影响产品性能，有任何问题可咨询厂家。
- 阅读器天线的射频同轴线请尽量小于5米，避免路径损耗太大，影响产品读取距离。若使用射频延长线超过5米，请见我司读写器配件说明书，或咨询厂家。
